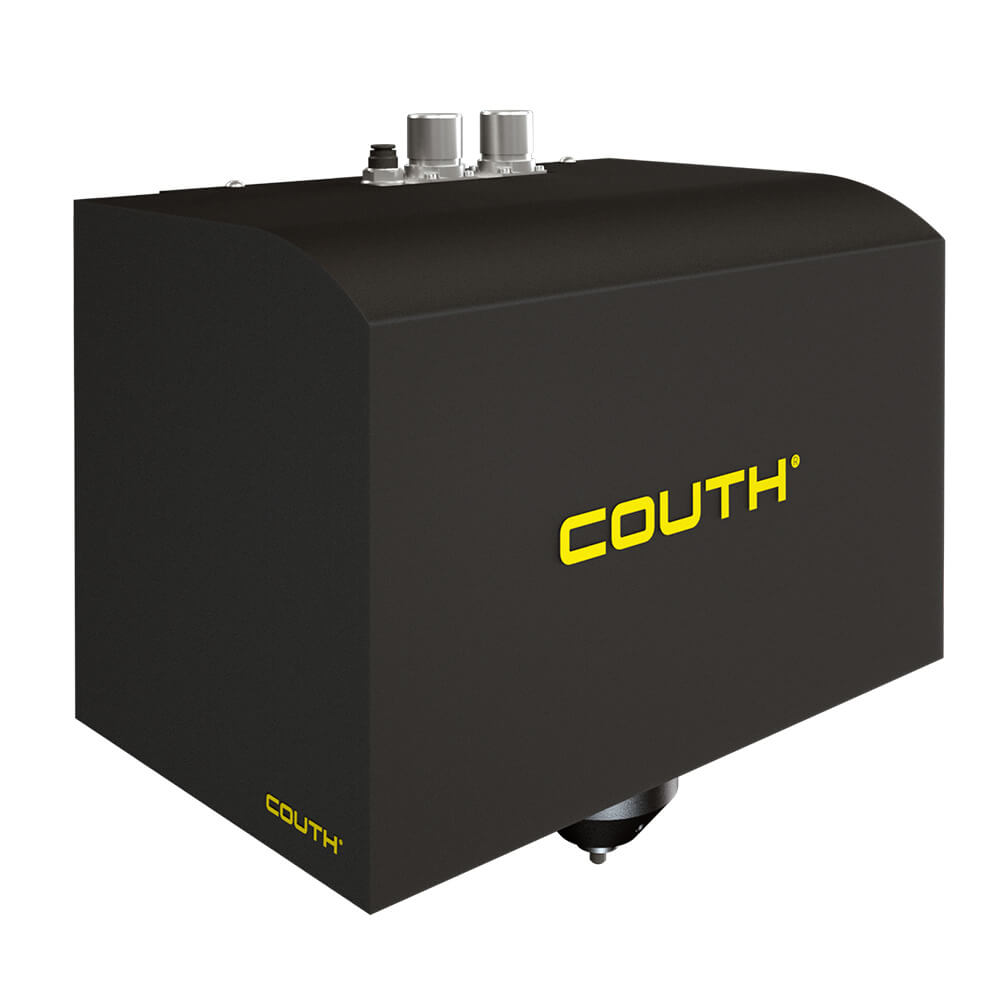

Couth 120 x 40
Jedná sa o špeciálne upravený rycí mikroúder určený na značenie produktov, ktoré vyžadujú veľmi hlboké značenie rytím, prípadne je značenie vykonávané pred povrchovou úpravou (lakovaním, tryskaním, apod.) a je nutné aby aj potom bolo veľmi dobre čitateľné.
Typickou aplikáciou pre tieto systémy je značenie VIN čísel v automotive.
Oproti štandardným strojom je pohon ihly zaistený servomotormi, namiesto štandardných krokových motorov. Verzia rycieho mikroúderu 120×40 patrí medzi kompaktné a rýchle jednotky o rytie sa stará špeciálna ihla R50, ktorá je tlakom 6 Bar tlačená voči značenému predmetu. V porovnaní so štandardným mikroúderovým strojom je značenie rytím tiché a nedochádza pri ňom k žiadnym vibráciám a rezonanciám. Produkt je pri značení nutné veľmi pevne fixovať, pretože sily v osi X a Y pri značení týmito zariadeniami dosahujú až 800N. Tento systém vďaka kompaktným malým rozmerom nachádza uplatnenie najmä tam, kde je potrebné vysporiadať sa s extrémnymi nárokmi na priestorovú zástavbu a hĺbku značenia.
Vlastnosti:
• Rozmery popisového poľa: 120×40 mm
• Rozmery hlavy: 285 x 188,5 x 313,5 mm
• Váha: 14 Kg
• tvrdosť materiálu: 62 HRC
• Pohon ihly: Pneumatický tlak 6 Bar
• Hĺbka rytia: do 0,4 mm
• Značiaca rýchlosť: až 12 znakov za sekundu
• Napájanie: 110/230V, 50/60Hz, príkon 135W
• Možnosť značenia LOG: ÁNO
• Možnosť značenia Datamatrix a QR: ÁNO
• Možnosť Profinet, Ethernet/IP, Profibus : ÁNO
• Ovládanie: 7“ Keypad, prípadne 10“ dotyková obrazovka
• SW pre tvorbu LOG: ÁNO – zadarmo
• Typy značiacich ihiel: R50
VARIANTY
Verzia U
Táto verzia je vhodná pre integráciu do produkčných liniek, zváracích prípravkov, pre umiestnenie na robota a pod. Jedná sa iba o značiacu hlavu. Odporúčame ju vždy zakúpiť s tzv. mikrometrickým nastavením hlavy, vďaka čomu je možné veľmi presne nastaviť polohu značiacej ihly voči značenému predmetu.
Verzia N
Jedná sa o tzv. stojanovú verziu mikroúderu, kedy je značiaca hlava umiestnená na stojane a značený diel sa vkladá do zakladacieho prípravku upevneného do T drážky, ktorá je súčasťou základne stojana. Tieto zariadenia nachádzajú uplatnenie najmä tam, kde je potrebné značiť väčšie množstvo výrobkov, ktoré obsluha zakladá ručne do prípravku. Ďalej sa využívajú na značenie štítkov, menších sérií a pod.
