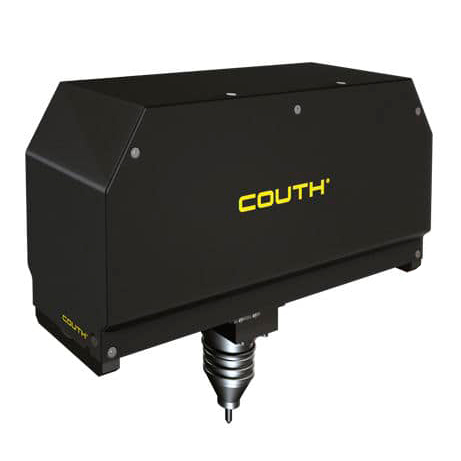

Couth 200 x 35
Mikroúder 200×35 verzia deep marking je určený najmä na značenie väčších plôch do maximálnej možnej hĺbky.
Celý systém je možné umiestniť na robota pre maximálnu variabilitu značenia.
Okrem toho sme schopní systém ponúknuť s vodným chladením pre značenie odliatkov priamo v zlievárni pri vysokej teplote až do 900 °C.
Pneumatická verzia značiacej ihly N34SB umožňuje pomocou vysokej frekvencie presne umiestnených mikrobodov značenie širokej škály znakov, tvarov, 2D kódov a pod.
Správy sa ukladajú do pamäte zariadenia a nesú si so sebou informáciu o požadovaných parametroch značenia (rýchlosť, hĺbka, počet úderov a pod.).
Trvalé značenie je možné takmer na všetky druhy materiálov (kovy, plasty, ai). Vysoko odolné značenie je viditeľné aj po následnej povrchovej úprave napríklad farebným nástrekom, zinkovaním či pieskovaním alebo tryskaním.
Pomocou tohto systému je možné označiť extrémne tvrdé, nepravidelné, ploché aj čiastočne zakrivené výrobky, ktoré vďaka možnosti presného nastavenia nie sú deformované ani nadmerne namáhané. Tento systém vďaka svojim rozmerom a typu ihly umožňuje extrémne hlboké značenie.
Vlastnosti:
• Rozmery popisového poľa: 200 x 35 mm
• Rozmery jednotky: 406 x 318 x 347
• Hmotnosť hlavy: 17 Kg
• tvrdosť materiálu: 62 HRC
• Pohon ihly: Pneumatický (tlak do 6 Bar)
• Značiaca rýchlosť: až 4 znakov za sekundu
• Napájanie: 110/230V, 50/60Hz, príkon 135W
• Možnosť značenia LOG: ÁNO
• Možnosť značenia Datamatrix a QR: ÁNO
• Možnosť Profinet, Ethernet/IP, Profibus : ÁNO
• Ovládanie: 7“ Keypad, prípadne 10“ dotyková obrazovka
• SW pre tvorbu LOG: ÁNO – zadarmo
VARIANTY
Verzia U
Táto verzia je vhodná pre integráciu do produkčných liniek, zváracích prípravkov, pre umiestnenie na robota a pod. Jedná sa iba o značiacu hlavu. Odporúčame ju vždy zakúpiť s tzv. mikrometrickým nastavením hlavy, vďaka čomu je možné veľmi presne nastaviť polohu značiacej ihly voči značenému predmetu.
Verzia N
Jedná sa o tzv. stojanovú verziu mikroúderu, kedy je značiaca hlava umiestnená na stojane a značený diel sa vkladá do zakladacieho prípravku upevneného do T drážky, ktorá je súčasťou základne stojana. Tieto zariadenia nachádzajú uplatnenie najmä tam, kde je potrebné značiť väčšie množstvo výrobkov, ktoré obsluha zakladá ručne do prípravku. Ďalej sa využívajú na značenie štítkov, menších sérií a pod.
Verzia P
Pištoľová verzia mikroúderu – dovoľuje obsluhe mobilne značiť ťažké a nadrozmerné diely. Tento mikroúder je možné objednať v dvoch variantoch, a to so značiacimi nožičkami, prípadne s tzn. window kitom, kde sú podperné nožičky nahradené oknom, ktoré obsluha priloží na diel, ktorý potrebuje značiť.
Verzia P+N
Ako už z názvu vypovedá, tu ide o kombináciu verzie pištoľovej a stojanovej. Súčasti mikroúderu je ako stojan, tak značiaci pištole. Vďaka tomu je možné časť produkcie značiť v stojane a časť značenia realizovať pištoľou priamo na výrobok. Jedná sa o veľmi univerzálny nástroj určený pre nástrojárne, kovovýroby a pod.
DATASHEETY
Na stiahnutie:
datasheet_200X35U_DEEP-MARKING
datasheet_200X35N_DEEP-MARKING
datasheet_200X35P_DEEP-MARKING
